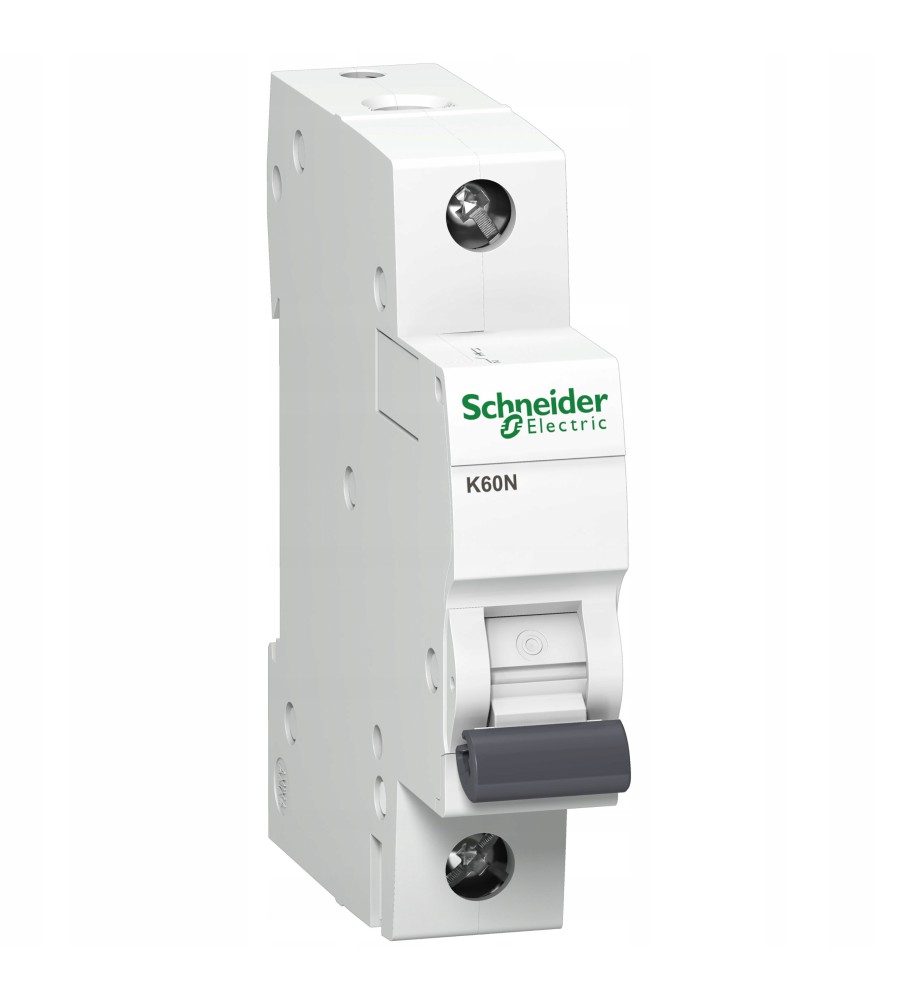

Wyłącznik nadprądowy K60 K60N-C16-1 C 16A 1-biegunowy

Parametry podstawowe

• rodzaj sieci: Prąd przemienny (AC)
• [In] prąd znamionowy: 16 A
• gama produktów: Acti 9
• skrócona Pozostałe urządzenia: K60NO
• pis biegunów: 1P
• ilość zabezpieczonych biegunów: 1
• technologia wyzwalacza: Termomagnetyczny
• charakterystyka: C
• zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• Kategoria użytkowania: Kategoria A zgodnie z IEC 60947-2
• funkcja izolacyjna: Tak zgodnie z EN/IEC 60898-1
• Normy: EN/IEC 60898-1
• certyfikaty produktu: OVE VDE

Parametry uzupełniające

• częstotliwość sieci: 50/60 Hz
• górna granica wyzwalania magnetycznego: 5...10 x In
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
• klasa ograniczenia: 3 zgodnie z EN/IEC 60898-1
• Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• znamionowe napięcie udarowe wytrzymywane [Uimp]
• 4 kV zgodnie z EN/IEC 60898-1
• wskazanie położenia styku: NO
• typ sterowania: Dźwignia
• sygnalizacja lokalna: Bez
• sposób montażu: Stacjonarny
• podstawa montażowa: Szyna DIN
• dopasowanie do szyn łączeniowych i bloków rozdzielczych
• Strona dolna: połączenie podwójne
• szerokość w modułach 9 mm: 2
• wysokość: 81 mm
• Szerokość: 18 mm
• głębokość: 70 mm
• Masa produktu: 0,12 kg
• kolor: Biały
• trwałość mechaniczna: 20000 cykl
• trwałość elektryczna: 20000 cykl
• przyłącza - zaciski: Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…35 mm² sztywny
• Zaciski typu tunelowego (po stronie zasilania) 0,5…35 mm² sztywny
• Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…25 mm² elastyczny
• Zaciski typu tunelowego (po stronie zasilania) 0,5…25 mm² elastyczny
• długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• Moment dokręcania: 3,5 N.m góra lub dół
• zabezpieczenie różnicowoprądowe: Bez

Środowisko pracy

• kompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 250 A zgodnie z EN/IEC 61008-1
• Normy: EN/IEC 61008-1
• stopień ochrony IP: IP20 zgodnie z IEC 60529
• stopień ochrony IP: IP40 (obudowa modułowa) zgodnie z IEC 60529
• stopień zanieczyszczenia: 3
• Temperatura otoczenia dla przechowywania: -40-85 °C
• temperatura otoczenia dla pracy: -5-60 °C

Wyłączniki różnicowoprądowe iID z podwójnymi zaciskami firmy Schneider Electric dostępne są w wersjach 2P i 4P w zakresie prądów od 25A do 100A o typach: AC, A, B oraz SI. Cecha wyróżniająca wyłącznik różnicowoprądowy iID to możliwość podłączenia do niego bezpośrednio dwóch przewodów o różnych przekrojach. Zaletą wyłączników różnicowoprądowych są podwójne zatrzaski, które umożliwiają usunięcie wyłącznika różnicowoprądowego z szyny DIN bez użycia narzędzi i bez usuwania szyny sztyftowej. Wyłącznik różnicowoprądowy jest wykonany w 100% z materiałów nadających się do recyklingu.

• 1-Izolowane zaciski IP20
• 2- Duże pole na oznacznik obwodu
• 3-Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej
• 4-Wskaźnik stanu styków· Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2. Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem
• 5-Okienko wskaźnika wyzwolenia.Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie
• 6-Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową

VisiSafe

Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków.

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
