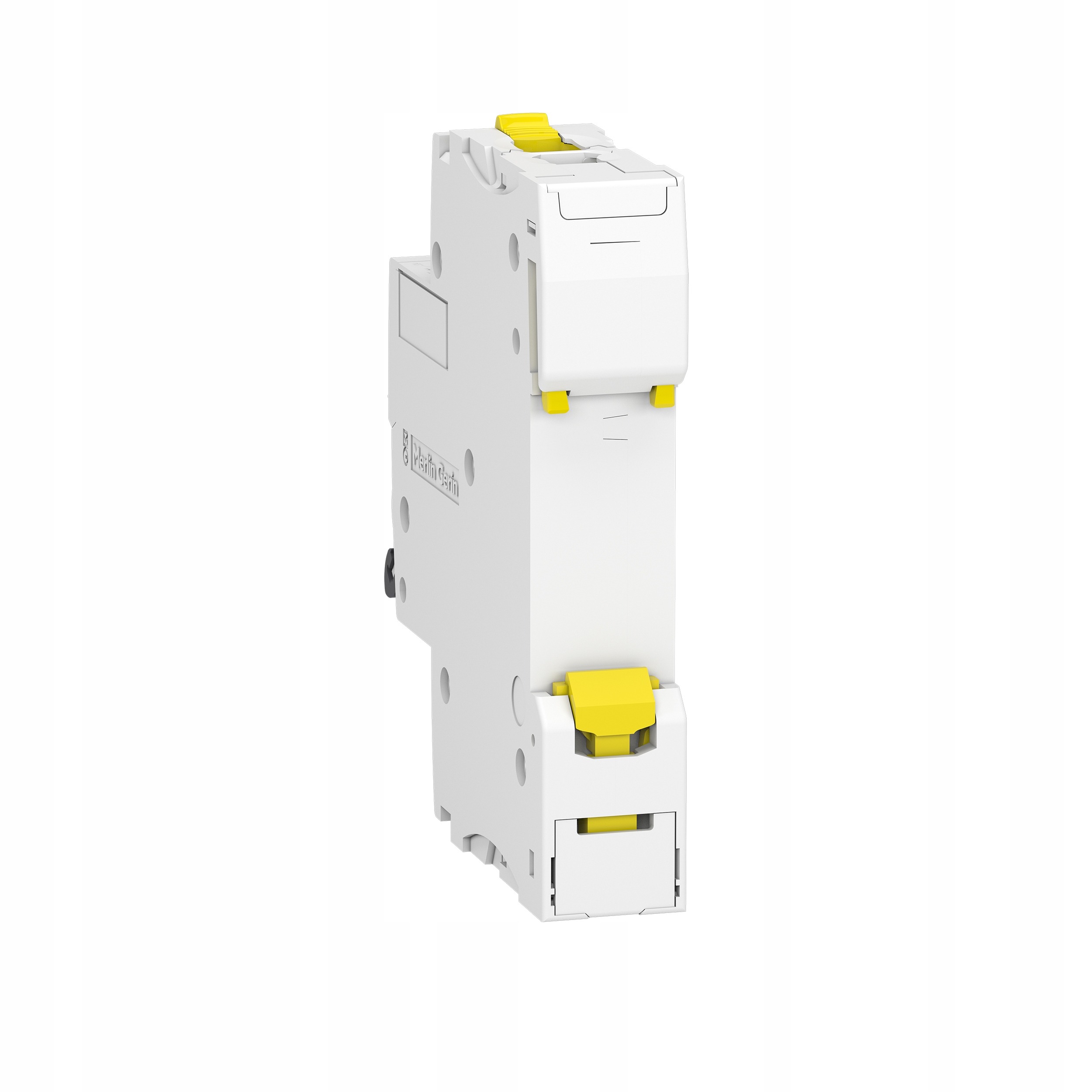

Wyłącznik nadprądowy K60 K60N-C16-1 C 16A 1-biegunowy

Parametry podstawowe

• [In] prąd znamionowy: 16 A
• czułość na prad upływu: 30 mA
• Gama produktów: iID
• gama produktów: Acti 9
• Pozostałe produktu: Acti 9 iID
• Opis biegunów: 1P
• -rodzaj sieci: prąd przemienny (AC)
• -skrócona Pozostałe urządzenia: iID

Parametry uzupełniające

• [Ue] znamionowe napięcie łączeniowe: 220...240 V prąd przemienny (AC) 50/60 Hz
• częstotliwość sieci: 50/60 Hz
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: góra lub dół: ząb
• głębokość: 73 mm
• długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• Kod zgodności: iID
• kolor: biały
• Masa produktu: 0.21 kg
• Moment dokręcania: 3.5-3.5 N.m góra lub dół
• opis opcji blokowania: urządzenie do blokowania kłódką
• podstawa montażowa: szyna DIN
• prąd udarowy: 250 A
• przyłącza - zaciski: zacisk podwójny przód1-35 mm² sztywny
• przyłącza - zaciski: zacisk podwójny przód1-25 mm² elastyczny
• przyłącza - zaciski: zacisk podwójny przód1-25 mm² elastyczny z tulejką
• przyłącza - zaciski: zacisk podwójny BACK1-25 mm² sztywny
• przyłącza - zaciski: zacisk podwójny BACK1-16 mm² elastyczny
• przyłącza - zaciski: zacisk podwójny BACK1-16 mm² elastyczny z tulejką
• Segment rynku: budynki mieszkalne
• Segment rynku: małe obiekty handlowe
• sposób montażu: zatrzaskowy
• Szerokość: 36 mm
• szerokość w modułach 9 mm: 4
• trwałość elektryczna: AC-1: 15000 cykl
• trwałość mechaniczna: 20000 cykl
• typ sterowania: dźwignia
• wskazanie położenia styku: tak
• wysokość: 91 mm
• znamionowa zdolność załączania i wyłączania: Idm 1500 A
• znamionowa zdolność załączania i wyłączania: Im 1500 A
• Znamionowe napięcie izolacji [Ui] : 500 V prąd przemienny (AC) 50/60 Hz
• znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kV
• znamionowy warunkowy prąd zwarciowy: 10 kA

Środowisko pracy

• kompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 250 A zgodnie z EN/IEC 61008-1 Normy: EN/IEC 61008-1
• stopień ochrony IP: IP20 zgodnie z IEC 60529
• stopień ochrony IP: IP40 (obudowa modułowa) zgodnie z IEC 60529
• stopień zanieczyszczenia: 3
• Temperatura otoczenia dla przechowywania: -40-85 °C
• temperatura otoczenia dla pracy: -5-60 °C

Wyłączniki różnicowoprądowe iID z podwójnymi zaciskami firmy Schneider Electric dostępne są w wersjach 2P i 4P w zakresie prądów od 25A do 100A o typach: AC, A, B oraz SI. Cecha wyróżniająca wyłącznik różnicowoprądowy iID to możliwość podłączenia do niego bezpośrednio dwóch przewodów o różnych przekrojach. Zaletą wyłączników różnicowoprądowych są podwójne zatrzaski, które umożliwiają usunięcie wyłącznika różnicowoprądowego z szyny DIN bez użycia narzędzi i bez usuwania szyny sztyftowej. Wyłącznik różnicowoprądowy jest wykonany w 100% z materiałów nadających się do recyklingu.

• 1-Izolowane zaciski IP20
• 2- Duże pole na oznacznik obwodu
• 3-Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej
• 4-Wskaźnik stanu styków· Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2. Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem
• 5-Okienko wskaźnika wyzwolenia. Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie
• 6-Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową

VisiSafe

Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków.

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
