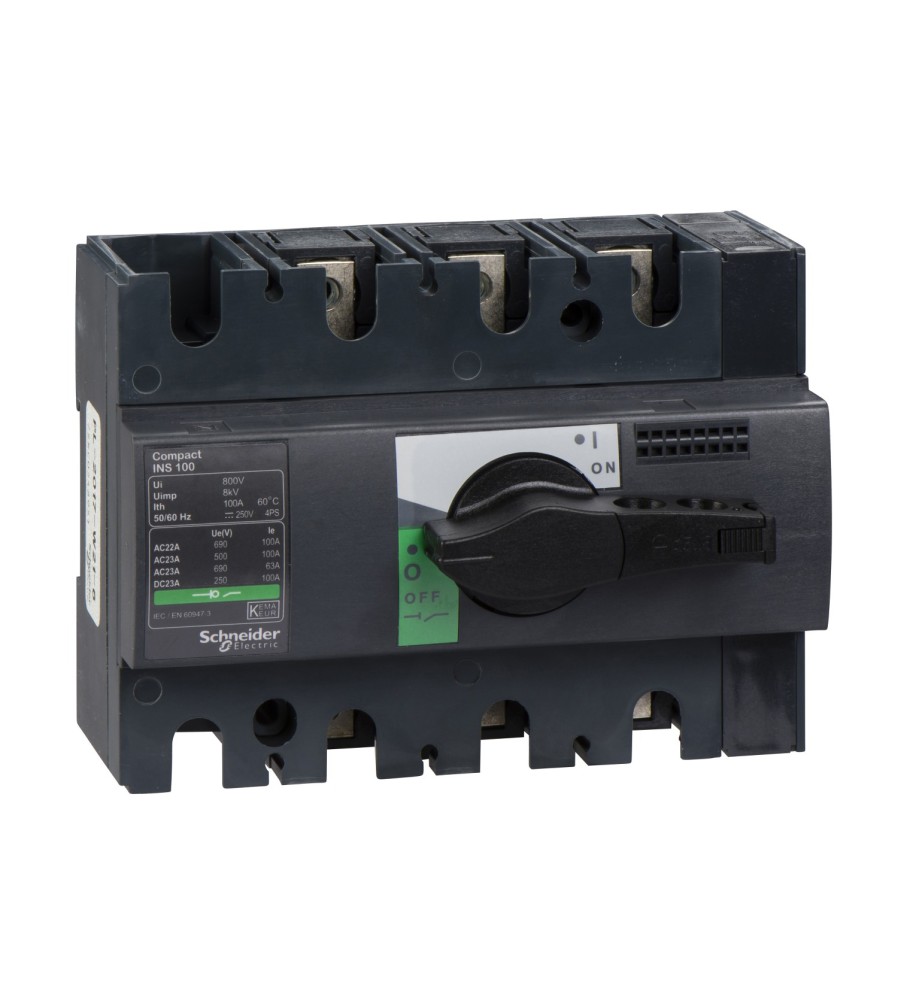

Schneider Electric Compact INS INV, rozłącznik INS100 100A 3P,  28908

Parametry podstawowe

✅ ComPacT INS

✅ Rozłącznik

✅ Opis biegunów 3P

✅ Prąd przemienny (AC)

✅Prąd stały (DC)

✅częstotliwość sieci 50/60 Hz

✅ Znamionowy prąd łączeniowy [Ie]

• AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 220/240 V
• AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 380/415 V
• AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 440/480 V
• AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 500 V
• AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 660/690 V
• AC-23A: 100 A prąd przemienny (AC) 50/60 Hz 220/240 V
• AC-23A: 100 A prąd przemienny (AC) 50/60 Hz 380/415 V
• AC-23A: 100 A prąd przemienny (AC) 50/60 Hz 440/480 V
• AC-23A: 100 A prąd przemienny (AC) 50/60 Hz 500 V
• AC-23A: 63 A prąd przemienny (AC) 50/60 Hz 660/690 V
• DC-22A: 100 A prąd stały (DC) 125 V 2 bieguny szeregowo
• DC-23A: 100 A prąd stały (DC) 125 V 2 bieguny szeregowo

✅ Znamionowe napięcie izolacji [Ui]

• 750 V prąd przemienny (AC) 50/60 Hz

✅ znamionowe napięcie udarowe wytrzymywane [Uimp] 8 kV

✅ Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 100 A w 60 °C

✅znamionowy prąd załączalny zwarciowy [Icm]

• 154 kA z wyłącznikiem zabezpieczającym po stronie zasilania 690 V prąd przemienny (AC) w 50/60 Hz
• 20 kA rozłącznik izolacyjny samodzielny 690 V prąd przemienny (AC) w 50/60 Hz

✅ [Ue] znamionowe napięcie łączeniowe

• 125 V prąd stały (DC)
• 690 V prąd przemienny (AC) 50/60 Hz
