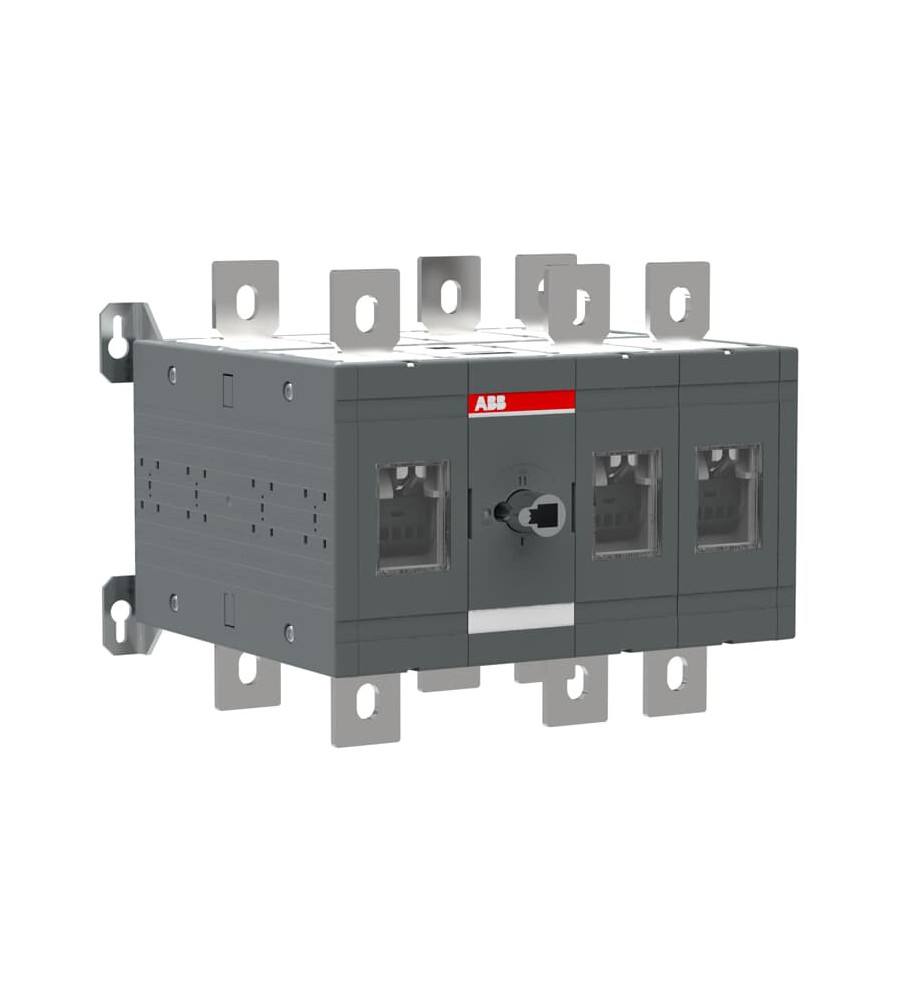

Przełącznik ABB OT630E12C 630A 1SCA022785R8510

Przełącznik ABB OT630E12C 630A 1SCA022785R8510

Ogólne informacje

• Typ produktu: OT630E12C
• Kod zamówieniowy: 1SCA022785R8510
• Numer EAN: 6417019256122
• Opis: Przełączniki z napędem ręcznym

Charakterystyka zamówienia

• Kraj pochodzenia: Finlandia (FI)

Wymiary

• Szerokość produktu netto: 311 mm
• Wysokość produktu netto: 250 mm
• Głębokość produktu netto: 280 mm
• Waga produktu netto: 15 kg

Dane techniczne

• Znamionowy prąd pracy AC-21A (Ie):

  (380 ... 415 V) 630 A (500 V) 630 A (690 V) 630 A

• Znamionowy prąd pracy AC-22A (Ie): (380 ... 415 V) 630 A (500 V) 630 A (690 V) 630 A
• Znamionowy prąd pracy AC-23A (Ie): (380 ... 415 V) 630 A (500 V) 630 A (690 V) 630 A
• Znamionowy prąd pracy AC-31B (Ie): (380 ... 415 V) 630 A
• Znamionowy prąd pracy AC-33B (Ie): (380 ... 415 V) 630 A
• Moc znamionowa AC-23A (Pe): (380 ... 415 V) 355 kW (500 V) 400 kW (690 V) 630 kW
• Prąd przy chłodzeniu konwencjonalnym (Ith):

  q = 40 °C 630 A

• Konwencjonalny prąd cieplny (Ithe): Fully Enclosed 630 A
• Napięcie znamionowe udarowe wytrzymywane (Uimp): 12 kV
• Znamionowe napięcie izolacji (Ui): 1000 V
• Znamionowe napięcie pracy: 1000 V
• Znamionowy prąd zwarciowy wytrzymywalny (Icw): for 1 s 20 kiloampere rms
• Straty mocy: 25 W
• Kolor rączki: Czarny
• Rodzaj rączki: Handle and shaft not included
• Mechanizm rozłaczający: Mechanism Between the Poles

  12 (Between the Poles)

• Rozstaw szyn: Standard
• Położenie zacisków przyłączeniowych: Top In - Bottom Out, Bottom In - Top Out
• Rodzaj sterowania: Front operated
• Rodzaj montażu: Base mounting
• Liczba biegunów: 3
• Stopień ochrony: Front IP20
• Rodzaj przełączania: Open

Certyfikaty i deklaracje (Numer dokumentu)

• Deklaracja zgodności UE:

  1SCC303008D0202

nr kat. producenta 1SCA022785R8510

oryginalne opakowanie producenta
