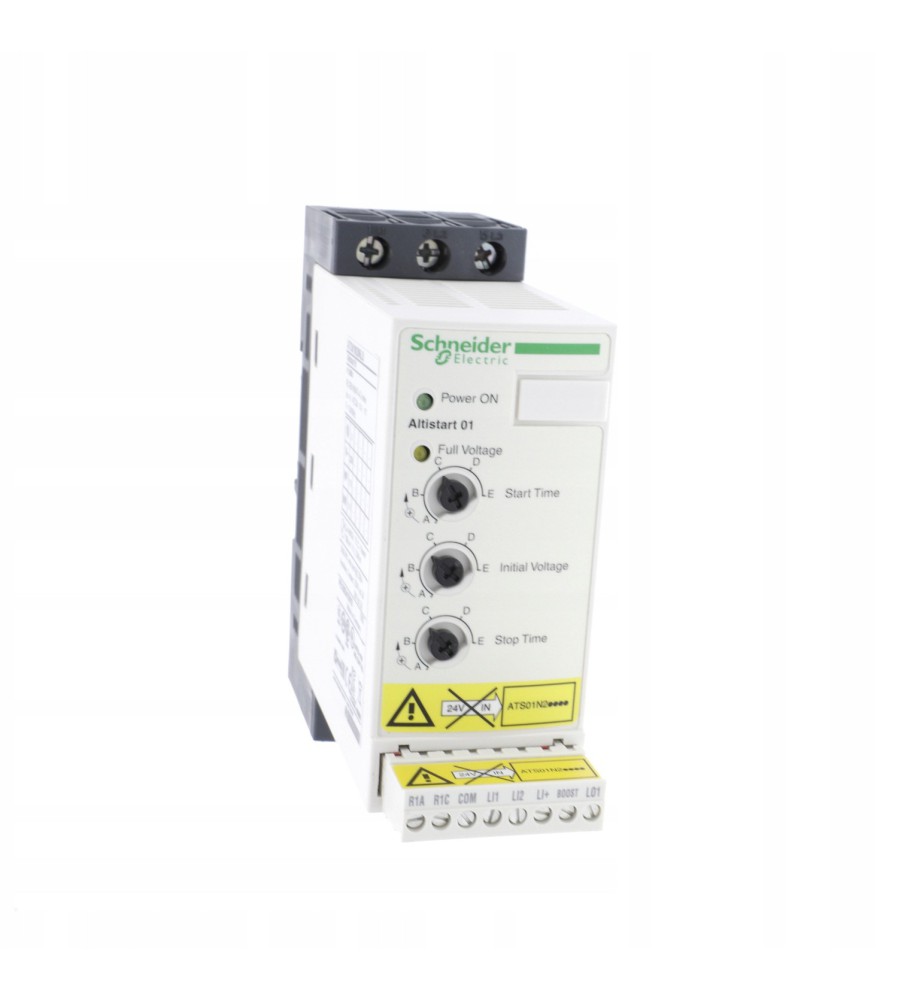

Schneider Electric, Układ łagodnego rozruchu Altistart 01 - ATS01 3 fazowy 380/415VAC 50/60Hz 3kW 6A IP20, Altistart 01 - ATS01N206QN

Schneider Electric, Układ łagodnego rozruchu

• Ten softstart Altistart 01 jest montowany na szynie DIN i może zasilać 3-fazowe silniki asynchroniczne o mocy do 6A. Ten Altistart 01 może być stosowany dla silnika o mocy znamionowej do 1,1kW lub 1,5 KM dla 3-fazowego (200V do 240V AC).
• Ten softstart montowany na szynie DIN został zaprojektowany, aby umożliwić płynny start prostych maszyn, takich jak przenośniki, taśmy transportowe, pompy, wentylatory, kompresory, automatyczne drzwi i bramy, małe dźwigi i maszyny napędzane pasem.
• Ma 45mm szerokości, to czyni go jednym z najmniejszych softstartów na rynku, można go zainstalować niemal wszędzie. Posiada zintegrowany bypass, redukuje to szumy i zmniejsza rozpraszanie ciepła.
• Prosta konfiguracja z tylko 2 ustawieniami: możliwa do skonfigurowania przez osoby nie będące specjalistami. Zapewnia płynny rozruch maszyn, unikając naprężeń mechanicznych i przedłużając ich żywotność.

• Gama produktów: Altistart 01
• Ilość faz w sieci: 3 fazy
• Moc silnika w kW: 15 kW, 3 fazy w 380...415 V
• Parametry rozrusznika IcL: 32 A
• Przeznaczenie urządzenia: Silniki asynchroniczne
• Rodzaj rozruchu: Rozruch z rampą napięciową
• Skrócona Pozostałe urządzenia: ATS01
• Typ produktu lub komponentu: Urządzenie łagodnego rozruchu
• Zastosowanie produktu: Maszyny kompaktowe
• Znamionowe napięcie zasilania [Us] : 380...415 V - 10...10 %
• Napięcie obwodu sterowania [Uc]: Wbudowany w rozrusznik
• Napięcie wyjściowe: <= napięcia zasilania

• Czas rozruchu: Regulowany od 1 do 10 s
• Czas rozruchu: 1 s / 50
• Czas rozruchu: 10 s / 5
• Czas rozruchu: 5 s / 10
• Częstotliwość sieci: 47.5...63 Hz
• Częstotliwość zasilania: 50...60 Hz - 5...5 %
• Dostępna funkcja: Zintegrowany bocznik
• Głębokość: 131 mm
• Kod zgodności: ATS01N2
• Logika wejścia dyskretnego: Dodatni LI1, LI2, BOOST w stanie 0: < 5 V oraz <= 0.2 mA w stanie 1: > 13 V, >= 0.5 mA
• Masa produktu: 0.56 kg
• Moment rozruchowy: 30...80 % momentu początkowego silnika podłączonego bezpośrednio do linii zasilającej
• Napięcie wejścia dyskretnego: 24...40 V
• Napięcie wyjścia dyskretnego: 24 V (limit napięcia: 6...30 V) otwarta logika kolektora
• Obciążenie prądowe: 160 A przy obciążeniu znamionowym
• Oznakowanie: CE
• Prąd wyjścia dyskretnego: 2 A DC-13
• Prąd wyjścia dyskretnego: 3 A AC-15
• Szerokość: 45 mm
• Typ układu rozruchu silnika: Układ łagodnego rozruchu

• Typ wejścia dyskretnego: Wejścia logicznego (LI1, LI2, BOOST) funkcje stop, działanie i zwiększenie podczas uruchomienia <= 8 mA 27 kΩ
• Typ wyjścia dyskretnego: Otwarta logika kolektora LO1 koniec sygnału startu
• Typ wyjścia dyskretnego: Wyjścia przekaźnika R1A, R1C NO
• Typ wyświetlacza: 1 LED (zielony) dla rozrusznik zasilony
• Typ wyświetlacza: 1 LED (żółty) dla gdy osiągnięto napięcie znamionowe
• Wartości graniczne napięcia wyjściowego: 342-456 V
• Wersja urządzenia: Z radiatorem
• Wysokość: 154 mm
• Zakres mocy silnika AC-3: 15-25 kW dla 380-440 V 3 fazy

• Zapewnia płynny rozruch pomp, wentylatorów, sprężarek i maszyn, zapobiegając naprężeniom mechanicznym i wydłużając ich żywotność
• Progresywny rozruch ogranicza hałas związany z uruchamianiem i zatrzymywaniem silników, zmniejszając dyskomfort dla operatorów w miejscu pracy
• 45 mm szerokości, jest to jeden z najmniejszych softstartów na rynku; można go zainstalować niemal wszędzie
• Prosta konfiguracja z tylko 2 ustawieniami: możliwa do skonfigurowania przez osoby nie będące specjalistami
• Precyzyjna kontrola nad czasem startu daje możliwość dopasowania do bezwładności systemu i ograniczeń mechanicznych
• Zintegrowany bypass redukuje szumy i zmniejsza rozpraszanie ciepła
