Stycznik A63-30-00 230V 1SBL371001R8000 ABB

Stycznik A63-30-00 220-230V 50Hz / 230-240V 60Hz

KOD TOWARU  1SBL371001R8000

Dane techniczne

• Ilość styków głównych NO: 3
• Znamionowe napięcie pracy: Obwód główny 1000 V
• Prąd przy chłodzeniu konwencjonalnym (Ith): wg IEC 60947-4-1, Open Contactors q=40°C 125 A
• Znamionowy prąd pracy AC-1 (Ie): (690 V) 40 °C 115 A (690 V) 55 °C 95 A (690 V) 70 °C 80 A
• Znamionowy prąd pracy AC-3 (Ie): (415 V) 55 °C
• Moc znamionowa AC-3 (Pe): (415 V) 37 kW
• Moc znamionowa AC-6b (Pe): (230 / 240 V) 40 °C, 50 / 60 Hz 25 kvar (230 / 240 V)
• Odłącznik SPD: Bezpieczniki typu gG 125 A
• Znamionowe napięcie izolacji (Ui):

  wg IEC 60947-4-1 i VDE 0110 (Gr. C) 1000 V

  wg UL/CSA 600 V

• Napięcie znamionowe udarowe wytrzymywane (Uimp): 8 kV
• Maksymalna wytrzymalosc mechaniczna: 3600 cykli na godzinę
• Ograniczenie napięcia cewki (Uc):

  50 Hz 220 ... 230 V 60 Hz 230 ... 240 V

• Montaż za pomocą śrub (brak w zestawie):

  2 x M6 screws placed diagonally

• Dane montażowe-obwód glówny (roboczy):

  Flexible with Cable End 6 ... 16 mm²

  Rigid Cable 6 ... 25 mm²

• Dane montażowe-obwód pomocniczy:

  Flexible with Cable End 0.75 ... 2.5 mm²

  Rigid Cable 1 ... 4 mm²

• Stopień ochrony:

  acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20

• Zaciski połączeniowe (dostarczane w pozycji otwartej) Bieguny główne:

  M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector

• Typ zacisku:

  Screw Terminals

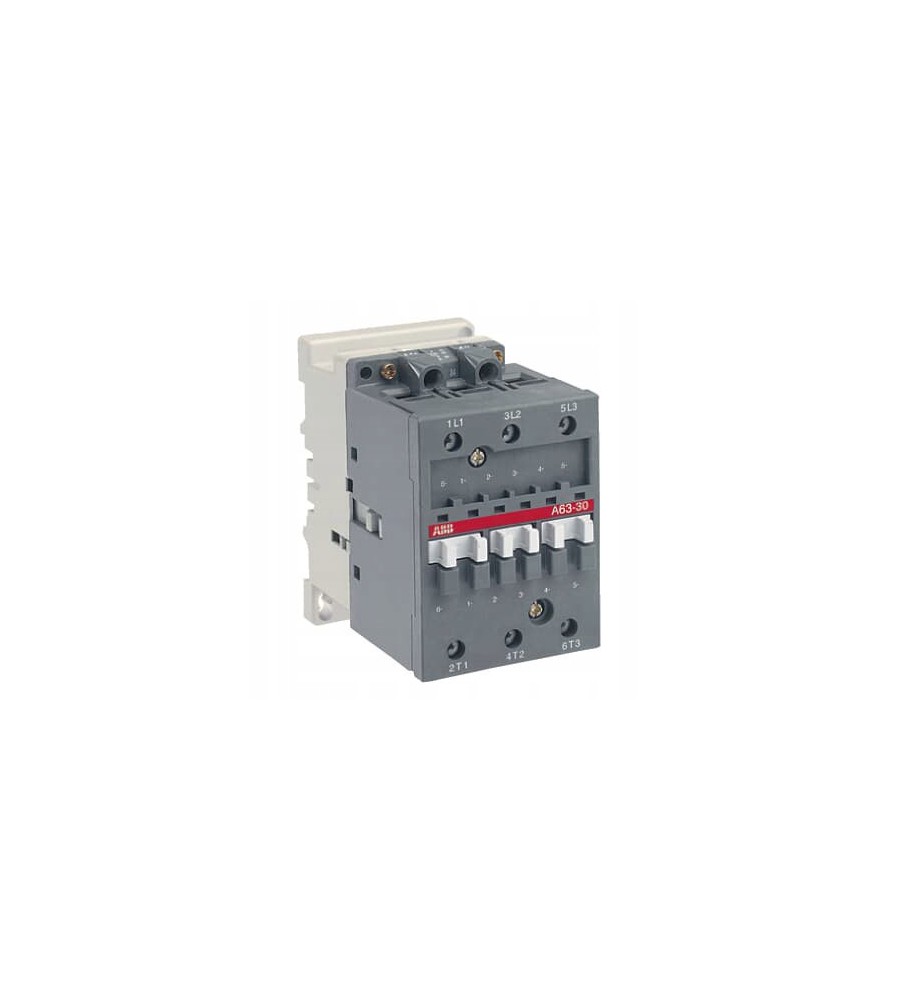

Zdjęcie poglądowe
